大恒 PL32 PL65 退耦電感 電源SPD配件

	產品名稱：	PL32 PL65 退耦電感 電源SPD配件
	產品品牌：	大恒
	產品型號：	PL32、PL65
	產品規格：	32A、65A
	產品顏色：	灰色
	產品參數：	1.額定工作電流：32A 2.外殼材料：PA66 UL94V-0
	產品優勢：	退耦電路能有效提高線路感抗，使浪涌沖擊時能量對等分配。

大恒 PL32 PL65 退耦電感 電源SPD配件




產品用途

    退偶電感串聯在電源回路二級之間，能有效提高線路感抗，使浪涌沖擊時能量對等分配，從而有效地泄放浪涌沖擊電流至大地，保護連接電器設備的安全。




適用范圍

    退耦電感適用于二級保護之間距離小于10米的間距。




主要參數

型號	PL32	PL65
額定工作電流	32A	65A
電感量5μH	5μH±3 0 %
接線端口	螺絲壓線
工作溫區	IP20
外殼材料	PA66 UL94V-0
連接電纜最小面積（min）	4mm2/多芯軟電纜
連接電纜******面積（max）	2×25mm2/多芯軟電纜
壓線螺絲	M5
壓線螺絲扭矩	6N·m

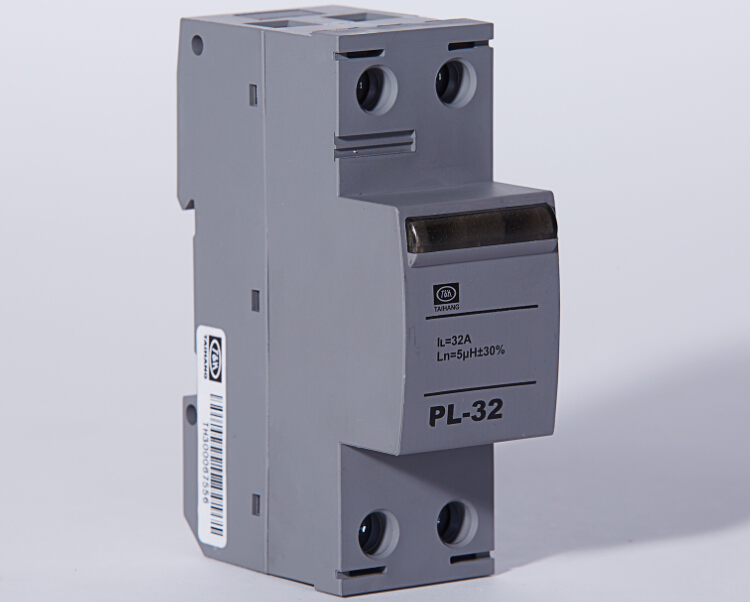

產品正面和斜視圖

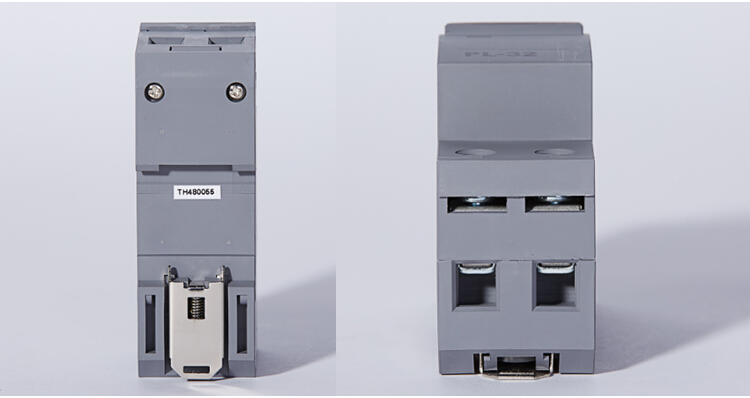

產品背面和俯視圖






電源級浪涌保護器型號含義









相關證書






大恒其他相關產品

大恒 PL32 PL65退耦電感 電源SPD配件




安裝連線

a、采用標準35mm導軌安裝

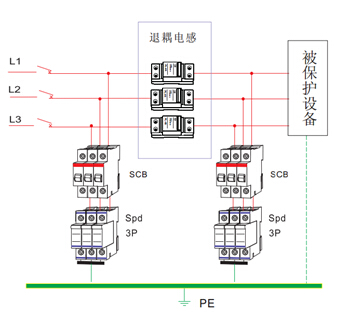

b、接線方式參考以下接線圖













注：在接線時，退耦電感的同側兩個壓線口等效。

大恒 PL32 PL65 退耦電感 電源SPD配件




使用說明

a.使用在電源交流50HZ，60HZ。

b.安裝在海拔2000m以下。

c.回路的******工作電流不應超過退耦電感的額定工作電流值。
