大恒 TD3-07/N1 天饋浪涌保護器

	產品名稱：	TD3-07/N1 天饋浪涌保護器
	產品品牌：	大恒
	產品型號：	TD3-07/N1
	產品規格：	F5型
	產品顏色：	銀灰色
	產品參數：	1.額定通流量In（8/20μs）：10KA 2.峰值功率：200W
	產品優勢：	1.通流容量大，反應速度快； 2.高傳輸頻率，插入損耗小；

大恒 TD3-07/N1 天饋浪涌保護器




產品特點

● 通流容量大，反應速度快；

● 高傳輸頻率，插入損耗小；

● 低的衰減系數，不影響系統性能；

● 駐波比極低，不干擾系統正常工作；

● 工作頻帶寬，性能穩定，工作可靠；

● 體積小、結構簡單、安裝方便，無需特殊維護；

● 可按用戶要求訂制各種規格的控制線路防雷器；




產品用途

   大恒T03-07/N1天饋防雷器系列產品（天饋浪涌保護器），依據IEC通信防雷器標準設計，采用F5型JK接口方式， 具有通流容量大，反應速度快的特點，能有效確保信號的正常傳輸，連接方便可靠。使用等電位連接技術，串聯連接在系統進線與被保護的設備之間，當受到浪涌沖擊時，浪涌電流通過保護器泄放到大地，保護器將輸出電壓限制在設備安全允許的數值內。浪涌保護器經受浪涌沖擊放電后能回到初始狀態，無需特別維護。




適用范圍

    TD3-07/N1天饋浪涌保護器適用于無線通信設備天饋線路的防雷保護，保護電子設備的安全，使其免遭由天饋線引入的感應雷擊、電源異常及靜電放電等過電壓造成的損壞。如：衛星天線、微波、有線電視、短波、超短波、移動通信設備等。




主要參數

型號規格	TD3-07/N1/0-2.5GHz
額定通流量In	10kA
峰值功率	200W
限制電壓UP（1kV/μs）	＜600V
駐波比	≤1.2
插入損耗	＜0.3dB
功率范圍	DC-2.5GHz
特性阻抗	75Ω
接口端口	F5型（JK）
防護等級	IP67
工作溫度范圍	-40℃~80℃
工作相對濕度（室溫下）	≤95%
工作海拔高度	≤3000m

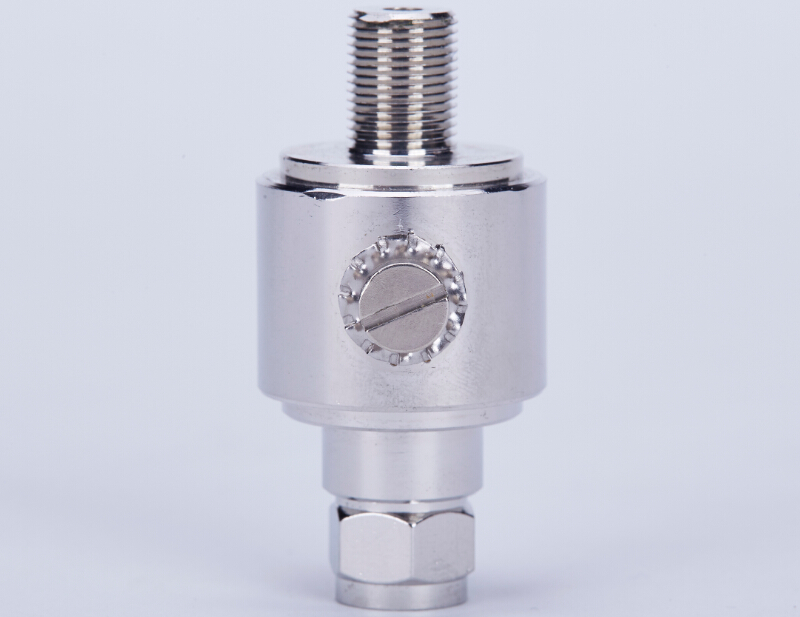

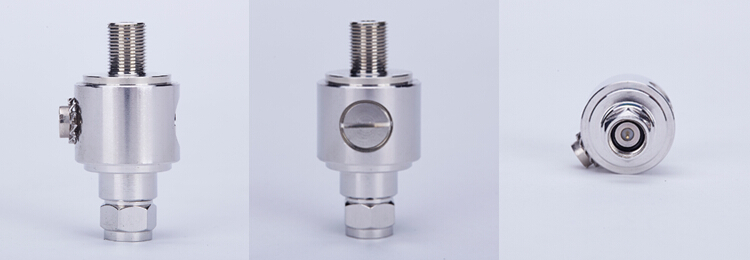

產品圖









產品證書









大恒其它相關產品

大恒 TD3-07/N1 天饋浪涌保護器

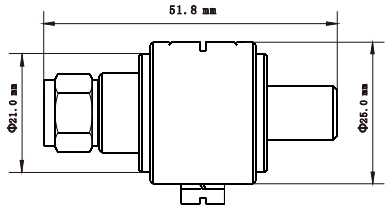

外形尺寸圖






原理工作圖和接線示意圖











安裝方法

1.天饋系列電涌保護器可以安裝在LPZ01區或直接裝在被保護設備（或系統）安裝時離被保護的設備（或系統）越緊越好。
2.電涌保護器可直接串聯在所對應的被保護設備的接口上，安裝時兩端線路必須分開敷設，不可捆扎在一起，防止二次感應現象發生。
3.電涌保護器接地用盡可能最短的線連接，該保護器接地有兩種方式：

a.間接地：用該電涌保護器外殼直接與電纜的屏蔽層相連。

b.直接地：用該電涌保護器外殼引出地線作為接地線，接地線必須與防雷地線（或被保護設備的外殼）相連。

4.該電涌保護器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護，如在使用過程中，信號傳輸出現問題，換下電涌保護器后信號傳輸恢復正常，說明電涌保護器已經損壞，需維修或更新。

大恒 TD3-07/N1 天饋浪涌保護器




注意事項

1.為防止不必要的傷害，在安裝前必須檢查電涌保護器，若電源保護器有任何缺陷，則不得進行安裝。
2.電源保護器只能在遵守其技術表格規定的條件下使用，若超出其給定值的上限，則可能導致電涌保護器本身甚至被保護設備的損壞。
3.本產品能經受多次浪涌沖擊，如出現線路開路，一般為過流保護，需檢修或更換。安裝此保護器時，必須遵守保護器的相關標準和規范，此電涌保護器必須由己取得相關證書的專業人員在需要保護的電子設備前進行安裝。
4.產品從購買日起36個自然月內，由于制造原因而發生損壞或不能正常工作，本公司給予更換同類產品；超過36個自然月，提供有限維修服務。
5.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。
