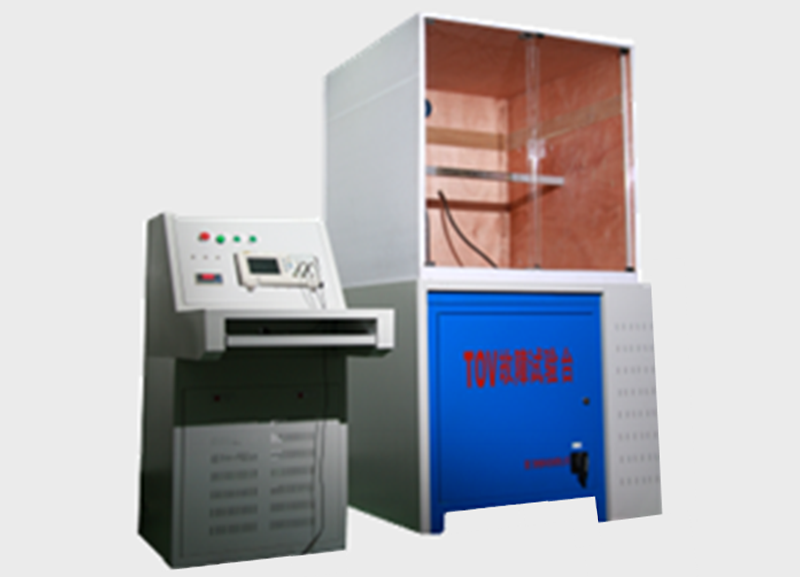

大恒 TOV故障試驗臺




適用范圍

    本試驗設備主要用于SPD在高（中）壓系統的故障引起的暫時過電壓下試驗。




產品特點

● 安裝方式：柜式安裝；

● 計算機界面顯示實時電壓、電流數據；

● 安全保護：紅綠燈指示狀態，急停以及試品門聯鎖；

● 具備告警功能，配置緊急制動開關，設有安全罩及門開關；

● 配備計算機，通過軟件界面設置TOV電源參數，自動測試；

● 自動記錄測試時間、測試電流、測試電壓等，并可以將記錄數據保存文件；

● 自動繪制電壓電流波形，并且可以保存波形為BMP格式圖片，方便編輯實驗報告；

● 1200V變壓器采用斯考特三相轉單項變壓器，有效降低對供電電網瞬時沖擊，避免電網產生供電三相不平衡；




使用條件

a.海拔高度不超過2000米

b.環境溫度：5℃～35℃

c.環境濕度：相對濕度30%～90％

d.無導電塵埃和腐蝕性氣體




TOV故障試驗設備

1.三相隔離試驗變壓器；

2.單相試驗變壓器；

3.低壓開關柜；

4.電源控制器；

5.試驗電壓和電流測量；

6.試品箱；




測試系統參數

變壓器******輸出電壓：1420V

回路******預期輸出短路電流：300A

******周波數：10




符合標準

    GB 18802.1-2011低壓配電系統的電涌保護器第一部分：性能要求和試驗方法。




大恒智能防雷系統

大恒 TOV故障試驗臺




TOV故障試驗臺操作方法

1.試驗前設備檢查及連線

a.測試臺電源已關閉，緊急制動按鈕處于停止檔；

b.檢查外殼接地是否可靠；

c.檢查接線是否有松脫現象；

d.依據試驗電壓連接變壓器輸出線路；

e.檢查抽風系統是否打開；

2. 試品安裝及檢查

a.試品安裝必須保證測試臺在斷電情況下進行；

b.必須保證接線端子連接可靠；

c.試品下必須墊阻燃絕緣隔板，以保證操作安全；

d.蓋緊試驗箱門，扣子上加插銷保證試驗中，試驗箱門不被沖開；

3. 參數設定

a.依據試驗要求調節撥碼開關設定試驗時間、周波數，時間控制對照表如下圖所示。




時間控制對照表
周波數	時間
10	200ms
8	160ms
6	120ms
5	100ms
4	80ms
3	60ms
2	40ms
1	20ms




b.電流調節：調節負載柜中負載數量，根據公式I=U/R，設定短路電流大小。

c.電壓調節：調節變壓器接線端子，根據試驗要求更改所需的電壓值

d.須對試驗過程進行記錄的，攝像器材設定準備。

e.實驗流程：

(1)打開試驗臺總電閘控制箱門，打開總電閘，關閉總電閘控制箱門；（在此之前開始攝像）

(2)開啟緊急制動按鈕，打開上電開關，上電指示燈亮起；

(3)按試驗按鈕，進行試驗，試驗將在1秒內完成；

(4)試驗完成，按下緊急制動按鈕，關閉電源總閘和上電開關，關閉總電閘控制箱門（完成后可停止攝像）；

(5)等待10～20秒，試驗煙霧排出，才可以打開試驗箱門檢查試品（檢查更換試品必須對試驗臺斷電）；

f.依據“5.6試驗流程”之要求進行下一組試驗。

g.實驗完畢后，測試臺斷電，試驗臺衛生清理干凈，試驗臺各門關閉。




維護須知

1.日常維護程序

a.試驗臺應定期清潔，建議一周一次；

b.檢查絕緣是否良好；

c.檢查電氣連接是否有不良；

d.地線是否連接完好；

e.檢查接線端子有無松動現象，各電氣連接接觸是否良好；

2.長期停放時的維護保養措施

a.長期停放時，應注意絕緣、防潮等；

b.長期停放后重新使用，應對電氣性能進行檢測，尤其是絕緣和接地，合格后方可使用；

大恒 TOV故障試驗臺




注意事項

    本設備為高電壓設備，為確保人身安全和設備正常運行，操作和使用此設備的人員都必須具有一定的高電壓知識和高電壓試驗技術，在閱讀說明書，熟悉該高壓電試驗設備后，看懂相關電路，根據要求準確調整好回路元件，方可進行試驗。

1.試驗進行前，外殼接地是否可靠，緊急制動按鈕處于停止檔。

2.安裝好測試試品后應關好試品柜門，防止試品起火暴裂，傷害人員。

3.試驗臺定期清潔，及時更換試品柜內表面所覆蓋的薄紙。

4.更換試品時，則需關閉電源總閘和上電開關，確保試驗臺無電后方可操作。

5.試驗須至少兩名操作人員方可進行，禁止單人進行操作實驗。

6.在整個實驗過程中，嚴謹操作人員遠離設備，時刻注意設備運行狀況。

7.有任何故障或異常現象，立即停止試驗，并做好異常現象記錄并上報相關人員。
