大恒 T27-MA 智能微斷重合器

	產品名稱：	T27-MA 智能微斷重合器
	產品品牌：	Promov
	產品型號：	T27-MA
	產品規格：	T27-MA
	產品顏色：	白色 / 灰色
	產品參數：	1.工作電源電壓 DC 8-28V/1A 2.電源功耗 靜態：＜0.1W 動態：＜3W
	產品優勢：	1.遠程上位機可控制分合閘 2.手動自動復位切換

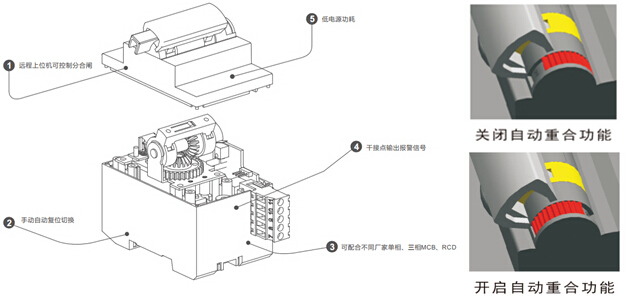

大恒 T27-MA  智能微斷重合器 產品特點 ● 低電源功耗； ● 手動自動復位切換； ● 干接點輸出報警信號； ● 遠程上位機可控制分合閘； ● 可配合不同廠家單相、三相MCB、RCD； 產品用途     T27-MA智能微斷重合器，專用于無人值守的通訊等系統RCD、配電微斷進行自動重合閘。     微斷因過負荷、漏電、短路等故障脫扣后，電信設備將失去電源停止工作。T27-MA能夠將脫扣的微斷、RCD自動的進行重合，使系統能夠持續有效工作，適合無人值守的通訊基站、灌溉水泵等設備配電配套使用，保證設備能夠持續安全運行。 適用范圍     T27智能微型斷路器，是針對無人值守供電裝置——微斷脫扣后系統不能正常工作；無人值守移動基站防雷裝置的微型斷路器脫扣后系統失去防雷保護問題而開發，使移動基站防雷裝置、無人值守的供電系統微斷脫扣后能在最短的時間內自動合閘，達到無人值守的目的。     T27智能微斷重合器，能夠在與各國標準模數微型斷路器組成重合閘機構，適合世界各地電信、電力、移動基站等場合使用。
T27-MA主要參數 型號 T27-MA 工作電源電壓 DC 8~28V/1A 電源功耗 靜態：<0.1W  動態：<3W 合閘時間 T<2S 操作機構次數 >20000 工作環境溫度 -25℃~60℃ 存放環境溫度 -40℃~75℃ 工作環境濕度 20%~90% 遠程開關控制 控制合閘與分閘<2S 重合次數 默認3次（可編程0~99） 重合間隔 默認5次（可編程0~99） 安裝卡軌 EN 60715（35mm） 控制電纜長度 控制合閘、分閘電纜：<1500m 防護等級 接線端子：IP2X  重合器：IP4X 信號狀態顯示 1NO+1NC  轉換干接點 1A（230V） 總線通訊 RS485  傳輸距離：<1000m
T27-9V主要參數 型號 T27-9V 輸入電壓 150V-300VAC 輸出電壓 DC 9V/1A 紋波電壓 <100mV 工作環境溫度 -25℃~60℃ 存放環境濕度 -40℃~75℃ 工作環境濕度 20%~90% 安裝卡軌 EN 60715（35mm） 控制電纜 輸入：0.75-1.2mm2 輸出：1.5mm2 防護等級 接線端子：IP20 狀態顯示 綠色指示燈
選型訂貨 型號 說明 訂貨代號 T27-MA 智能微斷重合閘 4010201002 T27-9V 重合器配套電源 4010201003

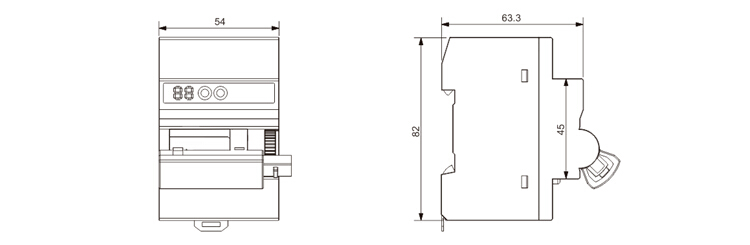

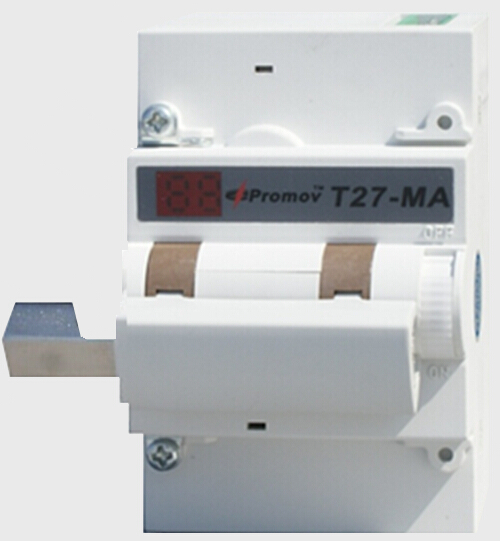

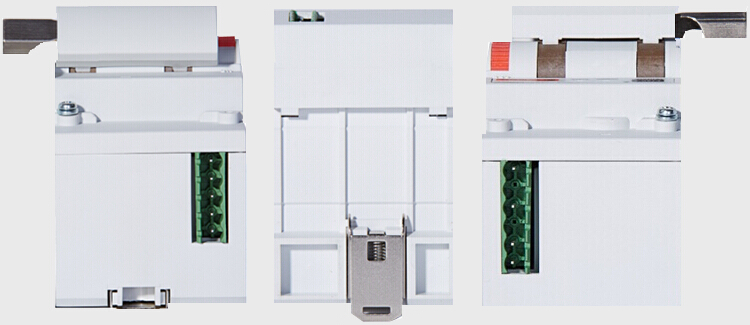

安裝尺寸圖 產品正面和斜視圖 產品背面和俯視圖
配電型微斷重合器     T27-MA配電型微斷重合器，專用于無人值守的通訊等系統RCD、配電微斷進行自動重合閘。     微斷因過負荷、漏電、短路等故障脫扣后，電信設備將失去電源停止工作。T27-MA能夠將脫扣的微斷、RCD自動的進行重合，使系統能夠持續有效工作，適合無人值守通訊基站、灌溉水泵等設備配電配套使用，保證設備能夠持續安全運行。

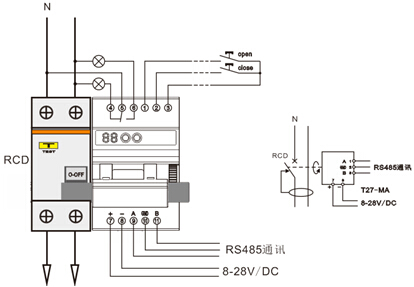

一、T27-MA 用于3極微斷自動重合	二、T27-MA 用于漏電開關自動重合

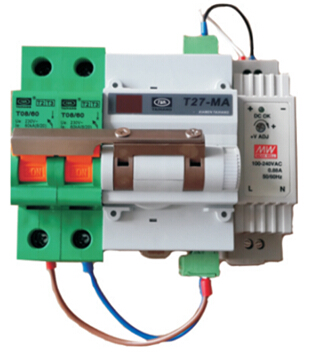

三、T27-MA 多路配電重合器
產品證書
大恒承諾安全
大恒其他相關產品

大恒 T27-MA  智能微斷重合器

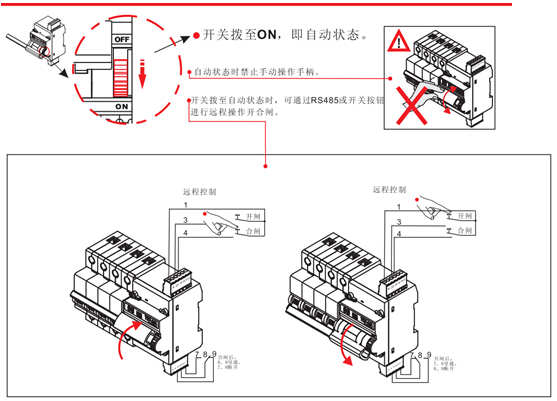

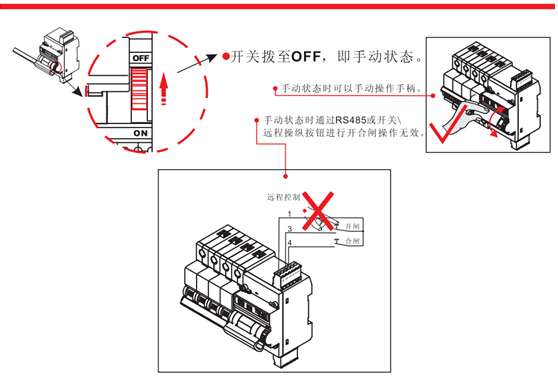

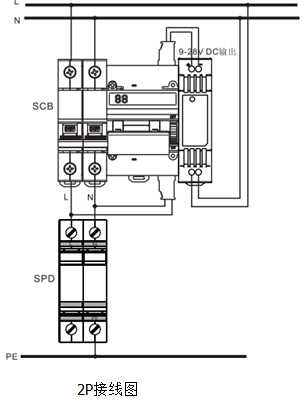

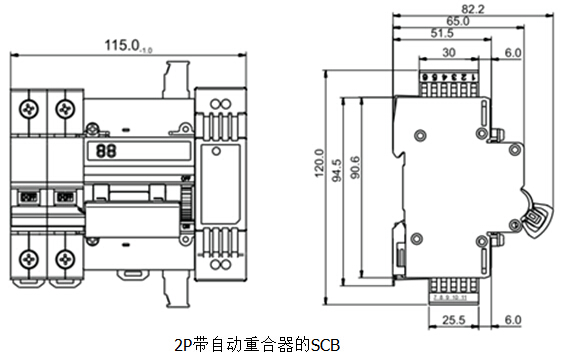

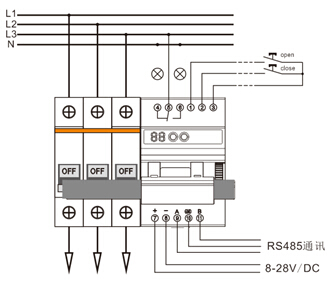

自動重合器RJ485通信實例 功能與使用范圍     依據IEC61643和GB50057-2010標準規定，SPD回路前端必須串聯電涌保護器制造廠要求裝設的過電流保護電器，由于電流熔斷器和小型斷路器不能與SPD協調配合，當電源異常或SPD劣化失效故障導致火災；或過電流保護器脫扣后未能及時重合閘，造成電涌保護器脫離保護線路，設備遭雷擊損壞導致事故，嚴重影響了生產經營的正常進行。目前與SPD大量配套使用的小型斷路器，在以下4點不能配套： 1、雷電流沖擊極易損壞——防雷保護失效； 2、雷電沖擊電流殘壓高——設備防雷保護可靠性降低； 3、工頻小電流不脫扣——電源異常SPD起火； 4、雷電沖擊誤脫扣后未能及時重合閘——防雷保護失效。     SCB產品僅限使用與SPD回路過電流保護，請勿使用于其他場合。 產品外觀圖與外形尺寸圖 外形尺寸圖（單位:mm） 自動重合器輸入輸出端口說明 1-（GND）直流電源地/遠程開閘按鈕輸入公共端 2-（VCC）直流電源（+9~28V）正極輸入端 3-（OPEN）遠程開閘按鈕輸入端 4-（CLOSE）遠程合閘按鈕輸入端 5-（A）RS485+輸入輸出端 6-（B）RS485-輸入輸出端 7-（NO）開、合閘狀態遙信指示輸出常開端 8-（COM）開、合閘狀態遙信指示輸出公共端 9-（NC）開、合閘狀態遙信指示輸出常閉端 10-（L）采樣L   11-（N）采樣N 自動重合器RS485通信接線原理圖極相關說明     RS485可多機組網通信，通信線纜建議采用不小于0.75mm2屏蔽雙絞線，屏蔽層可靠連接至RS485的GND端口。RS485多機通信可群組級聯32臺，出廠前設置機器地址號默認為1，用戶可通過RS485接口根據現場實際情況設置機器地址號為1~32，也可提前通知我司預先設置好。通信波特率2400,8位數據位，1位起始位，1位終止位，無奇偶校驗，ModbusRTU通信協議。  遠程RS485通信具有如下功能 （1）合閘操作； （2）開閘操作； （3）設置連續重合閘次數（設置范圍0~99次，出廠默認3次）； （4）設置重合閘延長時間（設置范圍0~99s，出廠默認5s）； （5）設置總合閘計數次數（設置范圍0~99次，如設置為0，則可清零總合閘計數次數）； （6）查詢開合閘狀態 ； （7）查詢已設定的連續重合閘次數； （8）查詢已設定的重合閘延時時間； （9）查詢總合閘次數； 自動重合器工作說明     自動重合器上電初始化自檢數碼管先顯示“00”“11”“22”“33”“44”“55”“66”“77”“88”“99”，后顯示前一次總合閘的次數。重合閘后，驅動裝置復位，計數值加1，計數值超過99，斷電重新上電后計數清零，重新開始計數。     自動重合器出廠“連續合閘/開閘次數”默認為3次，在合閘操作成功后連續合閘/開閘的計數值清零。連續合閘/開閘次數可通過編程任意設定值。當連續合閘次數達到設定值時，會間隔閃爍顯示“Er”“03”；當連續開閘失敗次數達到設定值時，會間隔閃爍顯示“Er”“02”。這兩種提示后自動重合器將不再自動合閘，此時可以通過以下4種方式復位： a、通過remote control的close按鈕； b、將“手動/自動開關”由自動狀態（ON）切換手動狀態（OFF），再由手動狀態切換回自動狀態即可； c、通過RS485通信接口程序指令控制合閘； d、重新上電。     當自動重合器間隔閃爍顯示“Er”“01”時，將處在開閘狀態，表明自動重合器出現故障，請聯系經銷商或廠家維修。     當SCB脫扣后，自動重合器首先判斷SCB脫扣是否完全，如手柄未完全脫扣到位，自動重合器將先進行開閘操作將手柄控制到脫扣到位位置，再進行重合閘動作。合閘成功后，遙信指示干接點COM端和NC端會導通，即輸出端口8與輸出端口9導通，COM端與NC端斷開，即輸出端口8與輸出端口7斷開，該遙信指示干接點工作電壓可達AC250V，工作電流可達1A（阻性負載），如與自動重合器配套組合安裝的 SCB重合閘未成功，再次脫扣未達到連接重合閘次數，自動合閘器將再次進行合閘操作，如達到連續重合閘次數，則不再進行重合閘操作，連續重合閘次數在合閘成功并超過重合閘延時時間后，將清零連續重合閘次數以便下次重新計數連續重合閘次數。重合閘不成功時，遙信指示干接點COM和NC端斷開，即輸出端口     上電初始化完成后，不論手動或自動狀態下，如自動重合器在合閘位置，遙信指示干接點COM端與NC端會導通，即輸出端口8與輸出端口9導通，COM端與NO端斷開，即輸出端口8與輸出端口7斷開：如自動重合器在非重合閘過程中處于開閘位置，遙信指示干接點COM端與NC端斷開，即輸出端口8與輸出端口7斷開，COM端與NO端閉合，即輸出端口8與輸出端口7閉合。 操作指示圖 產品安裝接線圖 技術參數 SCB技術參數 規格型號 T08/60 T08/80 T08/100 不脫扣沖擊電流Ie 60kA(8/20) 80kA(8/20) 15kA(10/350) 不脫扣沖擊電流耐受能力 40kA(8/20)16次  60kA(8/20)16次  符合GB18802.1-2011T1級測試標準 60kA(8/20)2次 80kA(8/20)2次 電氣符號 額定工作電壓Ue 230VAC 額定絕緣電壓Ui 400VAC 電流脫扣值Io 10±1A 負載總電流 ＜3A 運行短路能力Ics(cosΦ0.20~ 0.25)  6kA/20kA  6kA/35kA 50kA/100kA  工頻短路電流分斷時間Tcs ≤40ms 工頻負載電流分斷時間To ≤50ms 壓線螺絲 M5/十字 連接電纜最小面積 2.5mm2/flexible 連接電纜******面積 25mm2/flexible 自動重合器技術參數 工作電源電壓 DC 9~28V/1A 電源功耗 靜態：<0.1W  動態：<4W 合閘時間 <2S 遠程開關控制 控制合閘與分閘<2S 連續重合次數 默認3次（可編程設置0~99） 連續重合間隔 默認5次（可編程設置0~99） 控制電纜長度 控制合閘、分閘電纜：<1500m@1.5mm2 總線通信 RS485  傳輸距離：<1000m ******計數次數 99（可重置清零） 信號狀態顯示 合閘開閘指示  轉換干接點 1A（250VAC） 壓線螺絲 M2/一字 連接電纜最小面積 0.15mm2/flexible 連接電纜******面積 1.5mm2/flexible 整機技術參數 機械壽命 ＞4000次 電氣壽命 ＞4000次 存放環境 溫度：-40℃~75℃  相對濕度：＜95%（25°C） 工作環境 溫度：-25℃~60℃ 相對濕度：＜95%（25°C） 防護等級 IP20 外殼材料 PA66 UL94V-0 外殼顏色 SCB：綠色  自動重合器：白色 安裝卡軌 EN 60715（35mm）

大恒 T27-MA  智能微斷重合器




注意事項

1.本產品安裝須由電器相關的專業人員安裝；

2.本產品無須特別維護，只需定期檢查其固定是否可靠、指示是否正常；

3.不允許隨意更換元器件，以免影響性能。

4.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任；

3.產品從購買日起的36個自然月內，由于制造原因而發生損壞的或不能正常工作的，本公司將給予更換同類產品，超過36個自然月，暫只提供有限維修服務；
