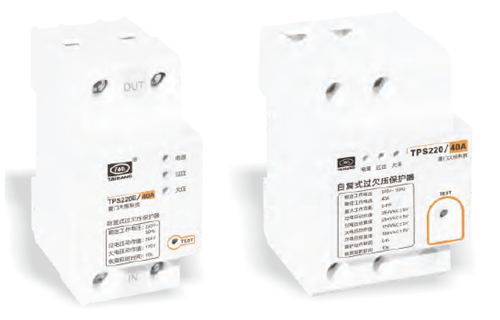

大恒 TPS220E 自恢復式過欠壓保護器（單相）

	產品名稱：	大恒 TPS220E 自恢復式過欠壓保護器（單相）
	產品品牌：	大恒
	產品型號：	TPS 220E
	產品規格：	16A、25A、32A、40A、50A、63A
	產品顏色：	白色
	產品參數：	1.過壓切斷值：264±5VAC，過壓恢復值：254±5VAC 2.欠壓切斷值：176±5VAC，欠壓恢復值：186±5VAC
	產品優勢：	1.抗干擾能力強，器件性能穩定； 2.帶自檢測按鍵，保證用電安全； 3.產品符合國家 JGJ242-2011標準 ； 4.瞬態或暫態過電壓時，保護器不產生誤動作；

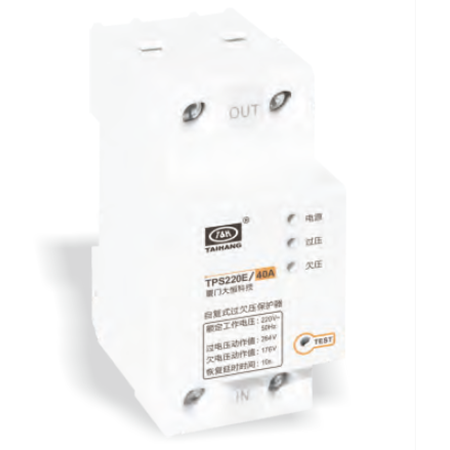

大恒 TPS220E 自恢復式過欠壓保護器（單相）







產品優勢： 1、抗干擾能力強，器件性能穩定； 2.帶自檢測按鍵，保證用電安全； 3.產品符合國家 JGJ242-2011標準； 4.瞬態或暫態過電壓時，保護器不產生誤動作； 5.帶有防雷功能； 6.導軌式簡易安裝；
單相自恢復式過欠壓保護器是我司依據國家 JGJ242-2011 標準，電源系統因缺相、三相不平衡、鐵磁諧振、高壓斷線等故障引起的低壓側電壓超出安全范圍時，會造成正在使用的家用電器、辦公自動化設備、照明等電子產品損壞。能實現電源過壓、欠壓的保護。根據多年防雷產品設計經驗，經過一系列試驗 ，成功開發自恢式電源過壓、欠壓保護器。	TPS220E、TPS220 電氣圖




TPS220E、TPS220 產品技術參數




型號	TPS220E	TPS220
電氣參數	技術數據	技術數據
工作電壓	230VAC	230VAC
工作頻率	50Hz/60Hz	50Hz/60Hz
額定工作電流	16A、25A、32A、40A、50A、63A	16、25A、32A、40A、50A、63A
******特續工作電壓		320VAC
標稱放電電流In（8/20us）		5kA
******放電電流Imax(8/20us)		10kA
電壓保護水平Up		≤1.2kV
待機功耗	3.6W	1.4W
一般參數
過壓動作切斷值	264±5VAC	264±5VAC
過壓恢復值	254±5VAC	254±5VAC
欠壓動作切斷值	176±5VAC	176±5VAC
欠壓恢復值	186±5VAC	186±5VAC
保護動作時間	0.5s	0.5s
恢復延時時間	10±2s	10±2s

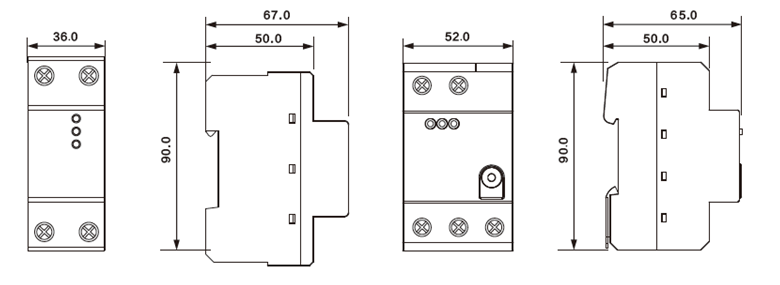

TPS220E、TPS220 產品尺寸

大恒 TPS220E 自恢復式過欠壓保護器（單相）






    TPA220是根據JG16-2008《民用建筑電氣設計規范》和JGJ242-2011《住宅建筑電氣設計規范》的要求設計的過、欠壓保護器，本產品適用于單相電路中的過壓及欠壓保護。




外形尺寸圖









指示燈說明

a.電網電壓出現欠電壓，“欠壓”燈亮，其他燈不亮；

b.電網電壓出現過電壓，“過壓”燈亮，其他燈不亮；

c.電網電壓正常，“電源”燈亮，其他燈不亮。




測試按鍵說明

    在電網正常情況下，產品處于正常輸出狀態，按下“Test”按鈕0.5s以上，輸出斷開，若電網電壓保持正常，松開“Test”按鈕，延時10s后輸出恢復。




安裝接線圖

大恒 TPS220E 自恢復式過欠壓保護器（單相）




注意事項

1.本產品的安裝必須由己取得相關證書的專業人員在遵守標準和安全規程的前提下進行安裝；

2.安裝接線：將分配電箱總過電流保護開關出現接入保護器入端，再從保護器輸出端引線接到分配電箱各支路過流保護開關；

3.輸入連接導線截面積應不小于技術參數表的規定，輸出連接導線的截面積符合應JGJ242-2011的規定；

4.產品從購買日起36個自然月內，由于制造原因而發生損壞或不能正常工作，本公司給予更換同類產品；超過36個自然月，提供有限維修服務；

5.用戶私自拆開產品或不合理使用引起的質量問題由用戶自行承擔全部責任。
